⚡Comment ajouter un point lumineux

Introduction

Vous souhaitez ajouter un éclairage dans un recoin sombre ou créer une ambiance avec un nouveau point lumineux ? C'est possible en se "repiquant" sur un circuit éclairage existant. Ce travail demande un peu plus de compétences que le simple remplacement d'un interrupteur, mais reste accessible à un bricoleur méthodique.

La norme NF C 15-100

Ce qu'il faut savoir

• Maximum 8 points lumineux par circuit
• Câble en 1.5mm² protégé par un disjoncteur 10A ou 16A
• Chaque point lumineux doit avoir un boîtier DCL
• Le fil de terre est obligatoire

Vérifier le circuit existant

Avant d'ajouter un point, comptez le nombre de points lumineux déjà sur le circuit. Si vous êtes déjà à 8, il faudra créer un nouveau circuit depuis le tableau.

Principe du repiquage

On se branche sur un point lumineux existant ou une boîte de dérivation pour alimenter le nouveau point. Le câble part du point existant, passe par un interrupteur, puis arrive au nouveau luminaire.

Étapes

1. Couper le courant

Coupez le disjoncteur du circuit éclairage. Vérifiez l'absence de tension.

2. Planifier le parcours du câble

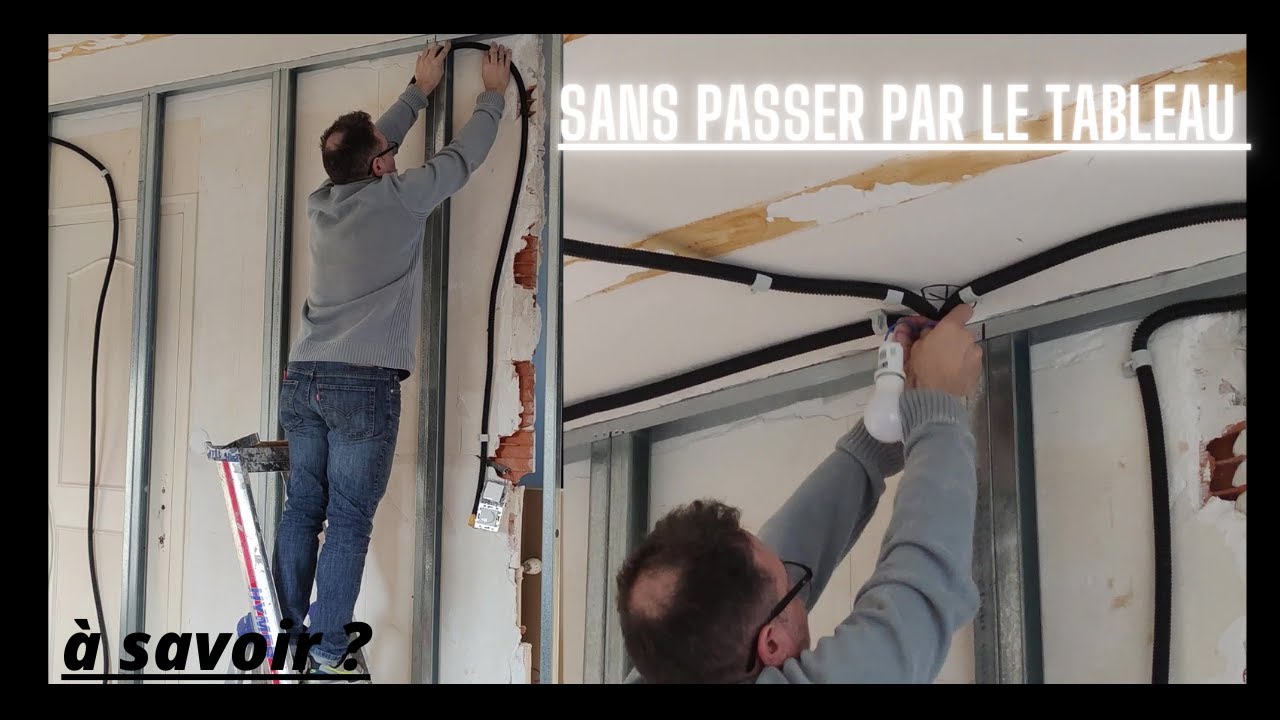

Repérez le chemin le plus court entre le point existant et le nouvel emplacement. Le câble passera dans les combles, derrière le placo, ou en apparent dans une goulotte.

3. Poser le boîtier DCL

Percez le trou au plafond pour le nouveau boîtier DCL. Encastrez-le dans le placo (scie cloche de 67mm).

4. Tirer le câble

Passez le câble 1.5mm² 3 conducteurs dans une gaine ICTA depuis le point de repiquage jusqu'au nouvel emplacement, en passant par l'interrupteur.

5. Câbler l'interrupteur

1. Le fil de phase (rouge) arrive du circuit existant
2. La phase commutée (orange ou violet) repart vers le luminaire
3. Le neutre (bleu) et la terre (vert-jaune) passent directement au luminaire sans passer par l'interrupteur

6. Raccorder au circuit existant

Dans la boîte de dérivation ou au niveau du point existant, raccordez les fils avec des connecteurs Wago : phase avec phase, neutre avec neutre, terre avec terre.

7. Installer le luminaire et tester

Branchez le luminaire sur le boîtier DCL. Remettez le courant. Testez l'interrupteur.

Conseils pratiques

• Utilisez toujours de la gaine ICTA pour protéger le câble
• Étiquetez vos fils pour ne pas vous tromper au raccordement
• En cas de doute, faites vérifier votre installation par un électricien
• Un détecteur de câbles vous évitera de percer dans un circuit existant

FAQ

Peut-on se repiquer sur une prise pour alimenter un éclairage ?

Techniquement non — les circuits prises (2.5mm²/20A) et éclairage (1.5mm²/10-16A) doivent être séparés selon la norme. En pratique, beaucoup le font, mais ce n'est pas conforme.

Faut-il un électricien pour cette opération ?

Ce n'est pas obligatoire légalement, mais si vous n'êtes pas sûr de vous, faites au moins vérifier l'installation par un pro. Un diagnostic coûte environ 100-150€.

Combien de temps pour un bricoleur débutant ?

Comptez une demi-journée si c'est votre première fois. Le plus long est le passage du câble, pas le branchement.
